PULVERIZADORES SUSPENDIDOS AGUIRRE
EQUIPAMIENTO DE SERIE
Chasis
-Mecano-soldado en acero de alta resistencia.
-Granallado y pintado con secado al horno para una larga duración.
-Enganche rápido en modelos 400, 600 y 800 litros.
-Enganche con bulón en modelos 1000, 1200, 1500 y 2000 litros.
Depósito
-Fabricado en polietileno de alta densidad, sin ángulos muertos.
-Provisto de tapa con respiradero de 400 mm.
– Peldaño de acceso.
-Nivel seco con flotador e indicación visual.
-Vaciado por válvula manual.
-Depósito de lavado general en todos los modelos.
-Depósito lavamanos.
-Agitador hidráulico en el retorno con multiplicador de presión.
Filtros y llaves de servicio
-Filtro en la tapa del depósito principal.
-Filtro general en la aspiración de la bomba (según capacidad de la bomba de 1 ¼”,1 ½” o 2”).
– Llaves de servicio (según capacidad de la bomba llaves independientes, centralizadas de 1 ½” o 2”).
-Filtro previo al caudalímetro ( Sólo en sistemas con regulación DPAE).
Regulación DPAE manual
-De serie en todos los modelos.
-Corte manual de secciones con retornos calibrados y válvula de regulación de presión.
-Válvula de seguridad.
-Manómetro dia.60.
OPCIONES
Opciones en Depósito
-Marcador de espuma con depresor eléctrico.
-Incorporador de producto con lava-envases.
-Manguera de carga con filtro y válvula anti-retorno.
Opciones en Bombas
-Engranajes: Nº10
-Membranas:
-3 membranas 20-135l.
-4 membranas 20-160l y 20-185l.
-5 membranas 20-250 l.
– Membranas abono líquido:
-3 membranas 20-140, 20-160 y 20-185l.
-Pistones:
-3 Pistones 50-90l, 30-145l y 50-145l.
Opciones en barras

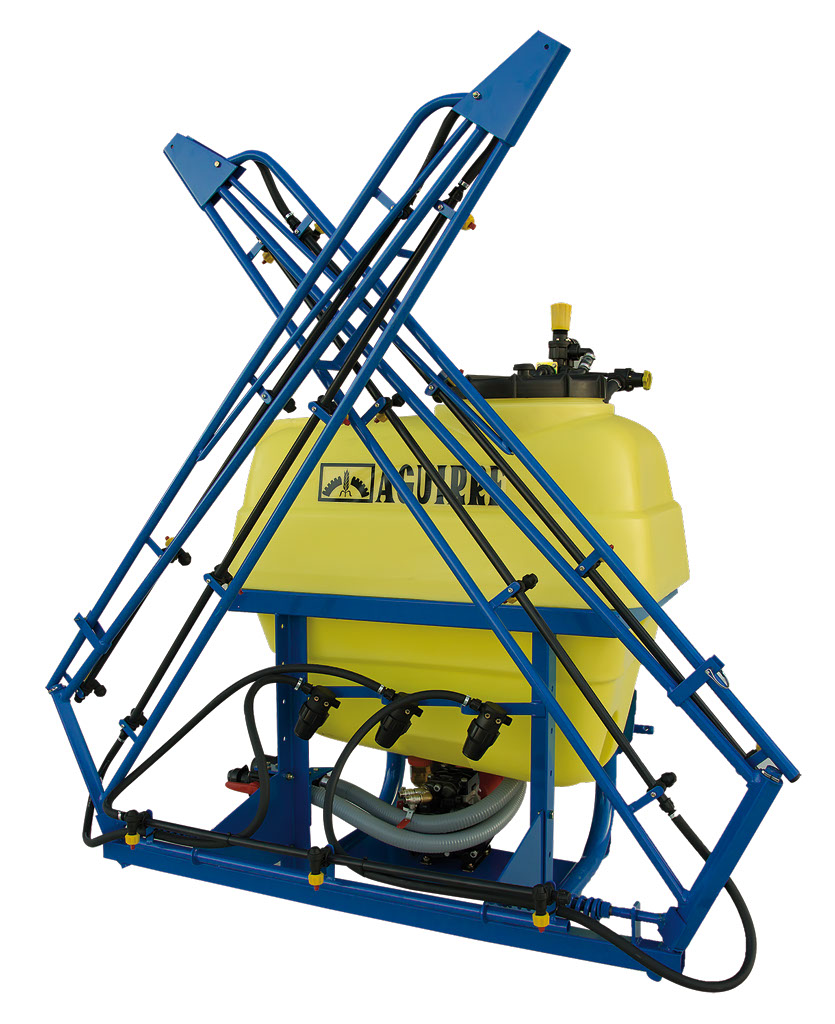

Tipo A ( Fabricadas en 10 y 12 metros)
Barra de estructura ligera para su pliegue manual. Incorpora un mecanismo de seguridad anti-golpes a partir del porta-lanzas central.
Características:
-Pliegue manual en cruz.
-Cinco secciones metálicas y tres secciones de pulverización. Filtro en cada sección.
-Portaboquillas mono-jet con válvula antigoteo.

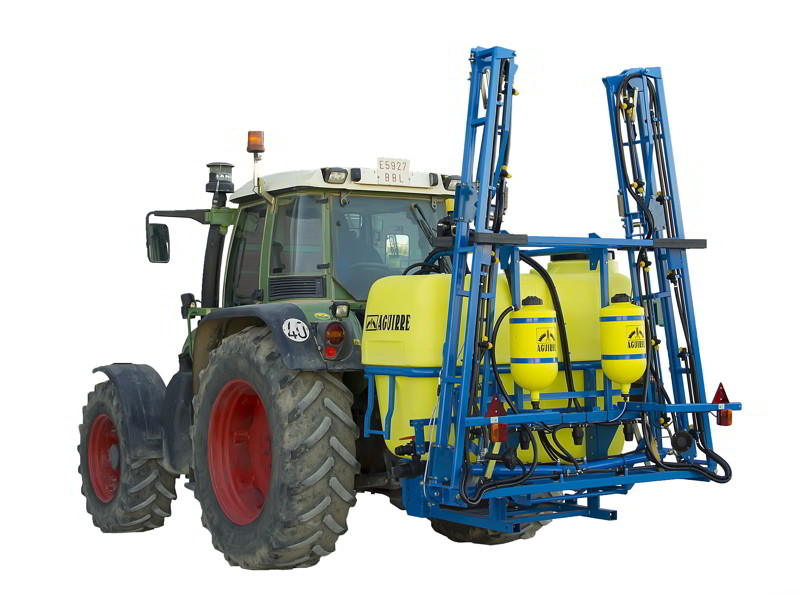

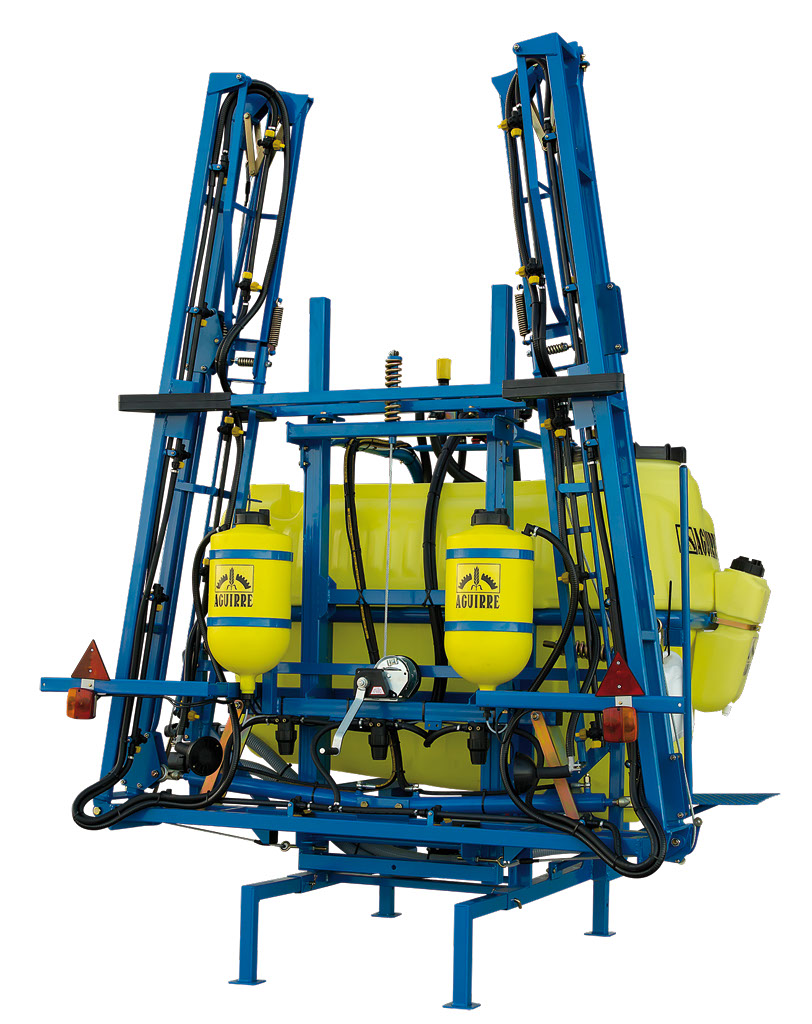

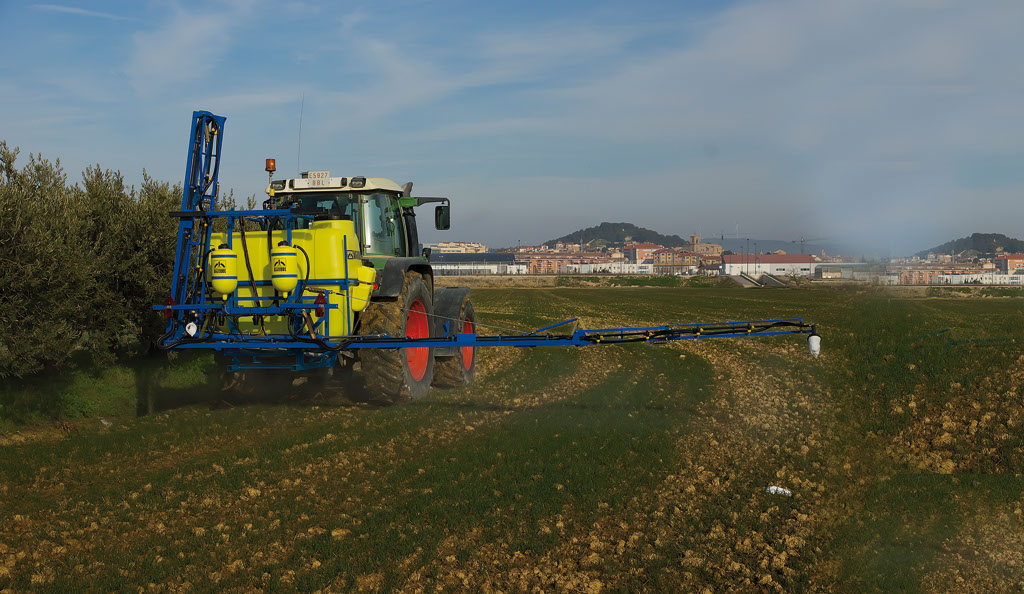

Tipo B ( Fabricadas en 12 y 14 metros)
Barra de estructura ligera para su pliegue manual o hidráulico. Incorpora un mecanismo de seguridad anti-golpes en los tramos exteriores de la barra.
Características:
-Regulable en altura mediante cabrestante o cilindro hidráulico.
-Amortiguación por resorte y bola de gas en opción.
-Sistema de balancín trapezoidal para mejorar la estabilidad del conjunto.
-Pliegue progresivo vertical manual o hidráulico.
-Bloqueo automático en cada lado de la barra para trabajar con la mitad del ancho de trabajo.
-Corrector de laderas en opción.
-Cinco secciones metálicas y tres/cinco secciones de pulverización.
-Filtro en cada sección de pulverización.
-Portaboquillas cuadri-jet con válvula antigoteo.

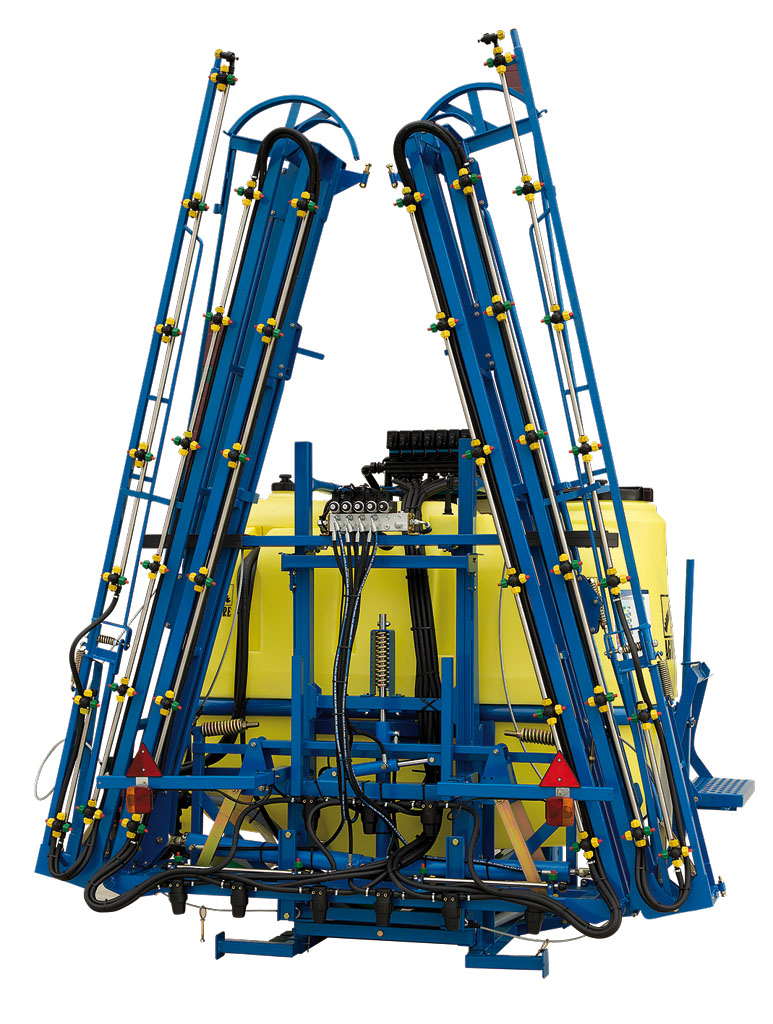

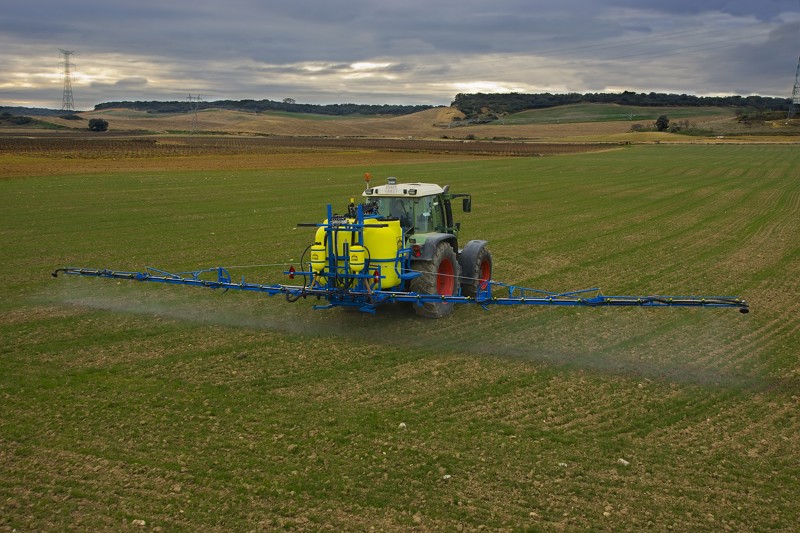

Tipo C (Fabricadas en 15, 16, 18 y 21 metros)
Barra de estructura reforzada con pliegue hidráulico. Incorpora un mecanismo de seguridad anti-golpes en los tramos exteriores de la barra.
Características:
-Regulable en altura mediante cilindro hidráulico.
-Amortiguación de serie por resorte y bola de gas en opción.
-Sistema de balancín trapezoidal para mejorar la estabilidad del conjunto.
-Pliegue progresivo vertical hidráulico.
-Bloqueo automático en cada lado de la barra para trabajar con la mitad del ancho de trabajo.
-Corrector de laderas en opción.
-Siete secciones metálicas y cinco/siete secciones de pulverización.
-Filtro en cada sección de pulverización.
-Portaboquillas cuadri-jet con válvula antigoteo.

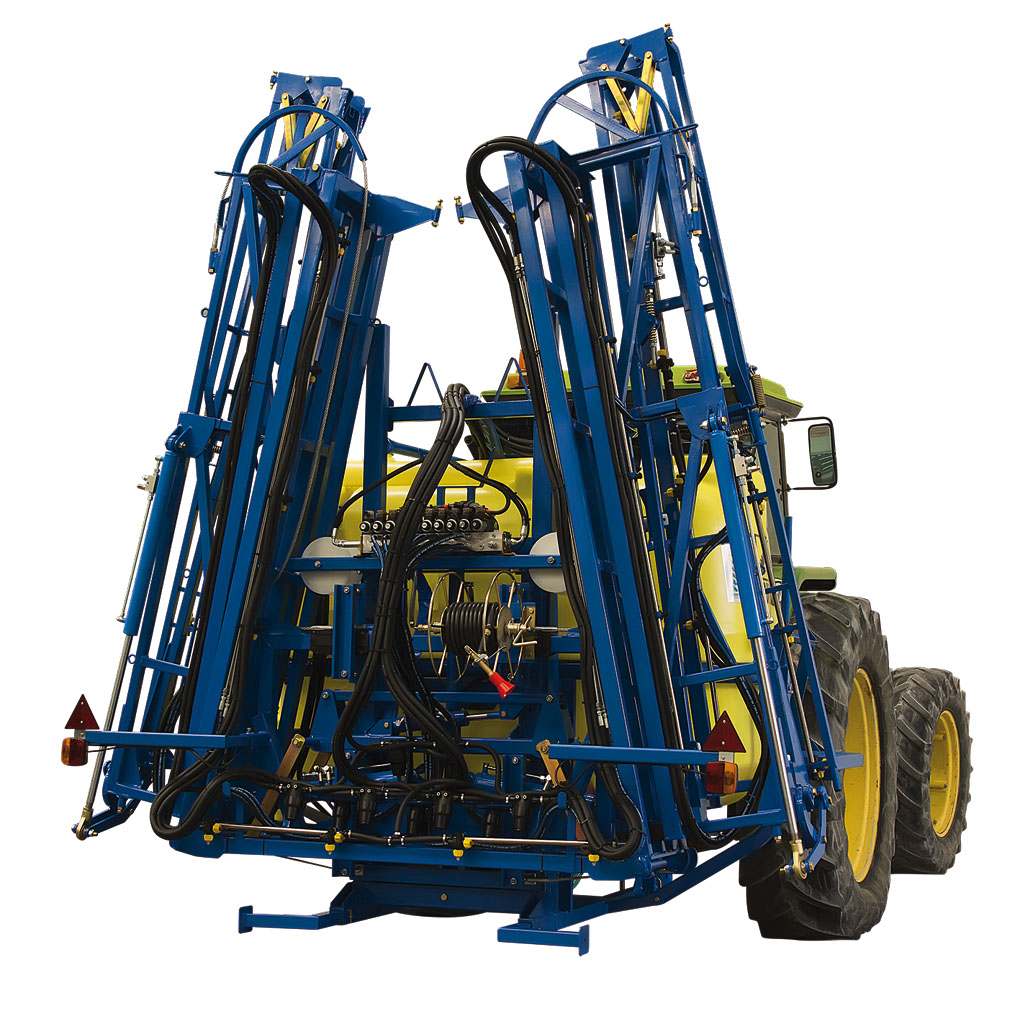

Tipo D( Fabricadas en 24 metros)
Barra de estructura reforzada con pliegue hidráulico. Incorpora un mecanismo de seguridad anti-golpes en los tramos exteriores de la barra.
Características:
-Regulable en altura mediante cilindro hidráulico.
-Amortiguación mediante bola de gas.
-Sistema de balancín trapezoidal para mejorar la estabilidad del conjunto.
-Pliegue progresivo vertical hidráulico.
-Bloqueo automático en cada lado de la barra para trabajar con la mitad del ancho de trabajo.
-Corrector de laderas de serie.
-Nueve secciones metálicas y siete/nueve secciones de pulverización.
-Filtro en cada sección de pulverización.
-Conducciones en acero inoxidable.
-Portaboquillas cuadri-jet con válvula antigoteo.
Opciones de Regulación

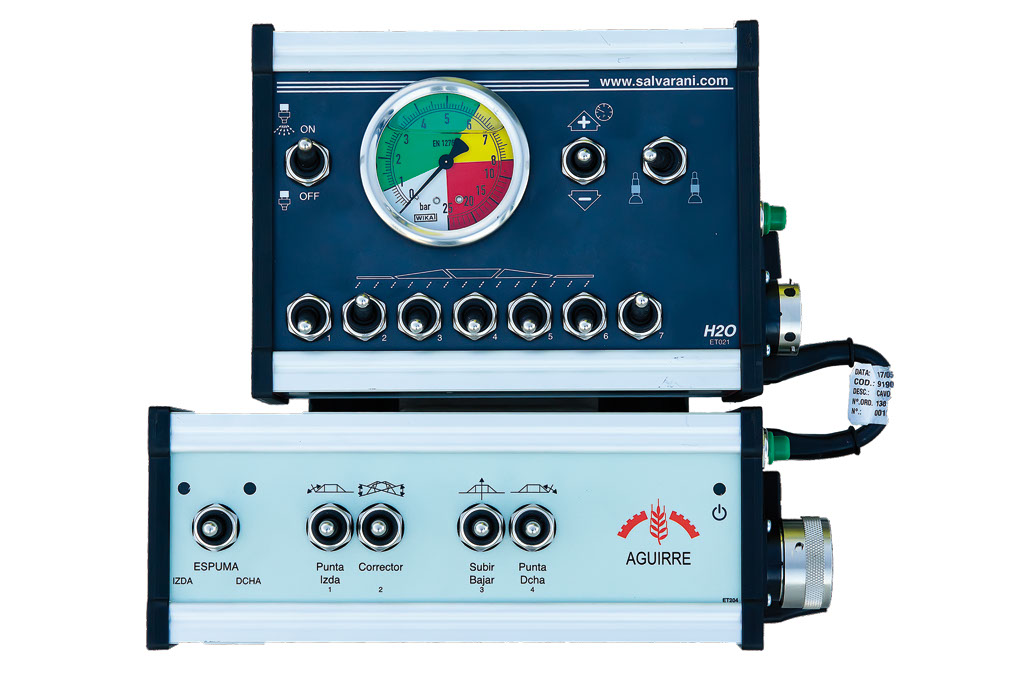

DPM (Regulación mediante mandos manuales o eléctricos)
Distribuidor volumétrico de exclusivo diseño AGUIRRE para realizar tratamientos con gran precisión en la dosis requerida.
La válvula de regulación calibra en cada momento el flujo de líquido proveniente de la bomba para generar un caudal a barras proporcional al régimen del motor.
Una válvula de seguridad evita subidas bruscas de presión en el circuito.
Las secciones están compensadas de modo que si cerramos una o varias la presión del conjunto no se altera; por ello siempre mantendremos los lt/ha deseados.
La llave de corte general y las llaves de corte de las secciones son de accionamiento manual o eléctrico.
DPAE
La regulación DPAE representa el sistema más avanzado para conseguir precisiones extremas en los tratamientos con cualquier tipo de producto químico.
La válvula de regulación eléctrica, comandada por el ordenador, impulsa a las barras la cantidad de líquido necesario en cada momento en función de la velocidad de avance del tractor e independiente del régimen de motor de éste.
Una válvula de seguridad manual evita subidas bruscas de presión en el circuito.
La velocidad de avance es captada por una antena gps de gran precisión.
El sistema trabaja con caudalímetro para obtener una precisión extrema independiente del estado de uso de las boquillas. Un filtro protege este dispositivo para aumentar su fiabilidad.
Tres, cinco o siete secciones de pulverizador, según el ancho de trabajo de la barra, accionadas por motores eléctricos de bajo consumo.
Todas las válvulas y las secciones se comandan eléctricamente desde la cabina del tractor mediante consola al efecto.
DPAE + GPS
La regulación DPAE representa el sistema más avanzado para conseguir precisiones extremas en los tratamientos con cualquier tipo de producto químico.
La válvula de regulación eléctrica, comandada por el ordenador, impulsa a las barras la cantidad de líquido necesario en cada momento en función de la velocidad de avance del tractor e independiente del régimen de motor de éste.
Una válvula de seguridad manual evita subidas bruscas de presión en el circuito.
La velocidad de avance es captada por el dispositivo GPS que a su vez gestiona el corte automático de secciones cuando se superponen zonas ya tratadas.
El sistema trabaja con caudalímetro para obtener una precisión extrema independiente del estado de uso de las boquillas. Un filtro protege este dispositivo para aumentar su fiabilidad.
Cinco, siete o nueve secciones de pulverizador, según el ancho de trabajo de la barra, accionadas por motores eléctricos de bajo consumo que se cierren automáticamente cuando se superponen zonas ya pulverizadas.

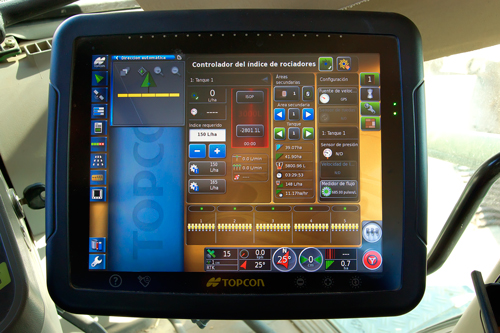

La consola de guiado GPS en cabina nos proporciona toda la información de la pulverización y del propio guiado.
ISO BUS
El sistema de regulación DPAE + GPS puede ser gestionado mediante una conexión ISOBUS en los tractores que dispongan de esta utilidad.
El programa que gestiona la regulación de nuestro pulverizador junto con el corte de secciones automático por GPS se instala en una JC box. Desde aquí se envía toda la información por cable con conexiones isobus al terminal virtual (consola) en la cabina del tractor.
El dispositivo es modular por lo que nos podemos adaptar a situaciones en las que el cliente ya disponga de GPS y terminal virtual en la cabina de su tractor.
