Description

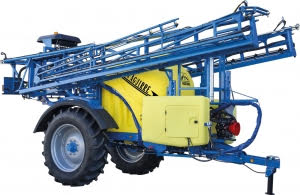

PULVERIZADORES ARRASTRADOS AGUIRRE
EQUIPAMIENTO DE SERIE
Chasis
-Rueda 18,4 x 30”
-Guardabarros regulable en anchura
-Granallado, pintado y secado en horno para una larga duración
-Timón fijo de gran robustez
-Pata de apoyo hidraúlica
-Plataforma de acceso al depósito
-Eje de alta capacidad con freno de trabajo y estacionamiento hidráulicos
-Ancho de vía variable
-Equipado con sistema de amortiguación
Depósito
-Válvula Vario para acceder a todas las funciones del pulverizador
-Fabricado en polietileno de alta densidad, sin ángulos muertos, para una perfecta limpieza interior
-Nivel tubular seco
-Cuba de lavado y depósito lavamanos integrados
-Incorporador de producto con lava-bidones
Filtros
-Filtro de tapa en el depósito principal
-Filtro general de 2” en la aspiración de la bomba
-Válvula centralizada Vario de 2”
Regulación DPM
-Corte manual de secciones con retornos calibrados y válvula de regulación de presión.
-Válvula de seguridad
-Manómetro de dia.60
Capacidades
-Depósitos en 3000, 4000 y 4500 litros.
OPCIONES
Opciones en bombas
-Bomba de 4 membranas de 245l/min 20 bar
-Bomba de 4 membranas de 245/min 20 bar para abono líquido
-Bomba de 5 membranas de 250l/min 20 bar
-Posibilidad de montar bomba de pistones
Opciones en Ruedas
-Rueda 18.4×30” para capacidades 3000, 4000 y 4500 l.
-Rueda 13.6×48” para capacidades 3000, 4000 y 4500 l.
-Rueda 12.4x 46” para capacidades 3000 y 4000 l.
-Rueda 11.2x 48” para capacidad 3000 l.
Opciones en depósito y chasis
-Tracmatic( Copiado de rodadas automático)
-Manguera de carga con filtro y válvula antiretorno
-Contador de litros con válvula eléctrica automática
Opciones de barras
TIPO CT (Fabricada en 15, 16, 18 y 21 metros)
Barra de estructura reforzada con pliegue hidráulico. Incorpora un mecanismo de seguridad anti-golpes en los tramos exteriores de la barra.
Características:
-Regulable en altura mediante cilindro hidráulico.
-Amortiguación de serie por resorte y bola de gas en opción
-Sistema de balancín trapezoidal para mejorar la estabilidad del conjunto
-Pliegue progresivo vertical hidráulico
-Bloqueo automático en cada lado de la barra para trabajar con la mitad del ancho de trabajo
-Corrector de laderas en opción
-Siete secciones metálicas y cinco/siete secciones de pulverización.
-Filtro en cada sección de pulverización
-Portaboquillas cuadri-jet con válvula antigoteo.
TIPO 5TR ( fabricadas en 18 , 21 , 24 metros)
Barra de estructura reforzada con pliegue hidráulico. Incorpora un mecanismo de seguridad anti-golpes en los tramos exteriores de la barra.
Características:
-Regulable en altura mediante paralelogramo
-Geometría variable
-Amortiguación mediante bola de gas y amortiguador de aceite
-Sistema de balancín trapezoidal para mejorar la estabilidad del conjunto
-Pliegue lateral
-Bloqueo automático en cada lado de la barra para trabajar con la mitad del ancho de trabajo
-Corrector de laderas de serie y bloqueo hidráulico
-Comando electro-hidráulico que gestiona todas las funciones
-Cinco secciones metálicas y cinco/siete secciones de pulverización
-Filtro en cada sección de pulverización
-Conducciones en acero inoxidable
-Portaboquillas cuadri-jet con válvula antigoteo.
TIPO 7TR (Fabricadas en 24, 28 y 30 metros)
Barra de estructura reforzada con pliegue hidráulico. Incorpora un mecanismo de seguridad anti-golpes en los tramos exteriores de la barra.
Características:
-Regulable en altura mediante paralelogramo
-Geometría semi-variable
-Amortiguación mediante bola de gas y amortiguador de aceite
-Sistema de balancín trapezoidal para mejorar la estabilidad del conjunto
-Pliegue lateral
-Bloqueo automático en cada lado de la barra para trabajar con la mitad del ancho de trabajo
-Corrector de laderas de serie y bloqueo hidráulico
-Comando electro-hidráulico que gestiona todas las funciones
-Siete secciones metálicas y siete/nueve secciones de pulverización
-Filtro en cada sección de pulverización
-Conducciones en acero inoxidable
-Portaboquillas cuadri-jet con válvula antigoteo.
Opciones en regulación
Regulación DPM
Distribuidor volumétrico para realizar tratamientos con gran precisión en la dosis requerida.
La válvula de regulación eléctrica calibra en cada momento el flujo de líquido proveniente de la bomba para generar un caudal a barras proporcional al régimen del motor.
Una válvula de seguridad manual evita subidas bruscas de presión en el circuito.
Cinco o siete secciones de pulverizador, según el ancho de trabajo de la barra, accionadas por motores eléctricos de bajo consumo
Las secciones están compensadas de modo que si cerramos una o varias la presión del conjunto no se altera; por ello siempre mantendremos los lt/ha deseados.
Todas las válvulas y las secciones se comandan eléctricamente desde la cabina del tractor mediante consola al efecto.
Regulación DPAE
La regulación DPAE representa el sistema más avanzado para conseguir precisiones extremas en los tratamientos con cualquier tipo de producto químico.
La válvula de regulación eléctrica, comandada por el ordenador, impulsa a las barras la cantidad de líquido necesario en cada momento en función de la velocidad de avance del tractor e independiente del régimen de motor de éste.
Una válvula de seguridad manual evita subidas bruscas de presión en el circuito.
La velocidad de avance es captada por una antena gps de gran precisión.
El sistema trabaja con caudalímetro para obtener una precisión extrema independiente del estado de uso de las boquillas. Un filtro protege este dispositivo para aumentar su fiabilidad.
Cinco o siete secciones de pulverizador, según el ancho de trabajo de la barra, accionadas por motores eléctricos de bajo consumo.
Todas las válvulas y las secciones se comandan eléctricamente desde la cabina del tractor mediante consola al efecto.
Regulación DPAE GPS
La regulación DPAE representa el sistema más avanzado para conseguir precisiones extremas en los tratamientos con cualquier tipo de producto químico.
La válvula de regulación eléctrica, comandada por el ordenador, impulsa a las barras la cantidad de líquido necesario en cada momento en función de la velocidad de avance del tractor e independiente del régimen de motor de éste.
Una válvula de seguridad manual evita subidas bruscas de presión en el circuito.
La velocidad de avance es captada por el dispositivo GPS que a su vez gestiona el corte automático de secciones cuando se superponen zonas ya tratadas.
El sistema trabaja con caudalímetro para obtener una precisión extrema independiente del estado de uso de las boquillas. Un filtro protege este dispositivo para aumentar su fiabilidad.
Cinco, siete o nueve secciones de pulverizador, según el ancho de trabajo de la barra, accionadas por motores eléctricos de bajo consumo que se cierren automáticamente cuando se superponen zonas ya pulverizadas.
La consola de guiado GPS en cabina nos proporciona toda la información de la pulverización y del propio guiado.
Regulación ISO BUS
El sistema de regulación DPAE + GPS puede ser gestionado mediante una conexión ISOBUS en los tractores que dispongan de esta utilidad.
El programa que gestiona la regulación de nuestro pulverizador junto con el corte de secciones automático por GPS se instala en una JC box. Desde aquí se envía toda la información por cable con conexiones isobus al terminal virtual (consola) en la cabina del tractor.
El dispositivo es modular por lo que nos podemos adaptar a situaciones en las que el cliente ya disponga de GPS y terminal virtual en la cabina de su tractor.
